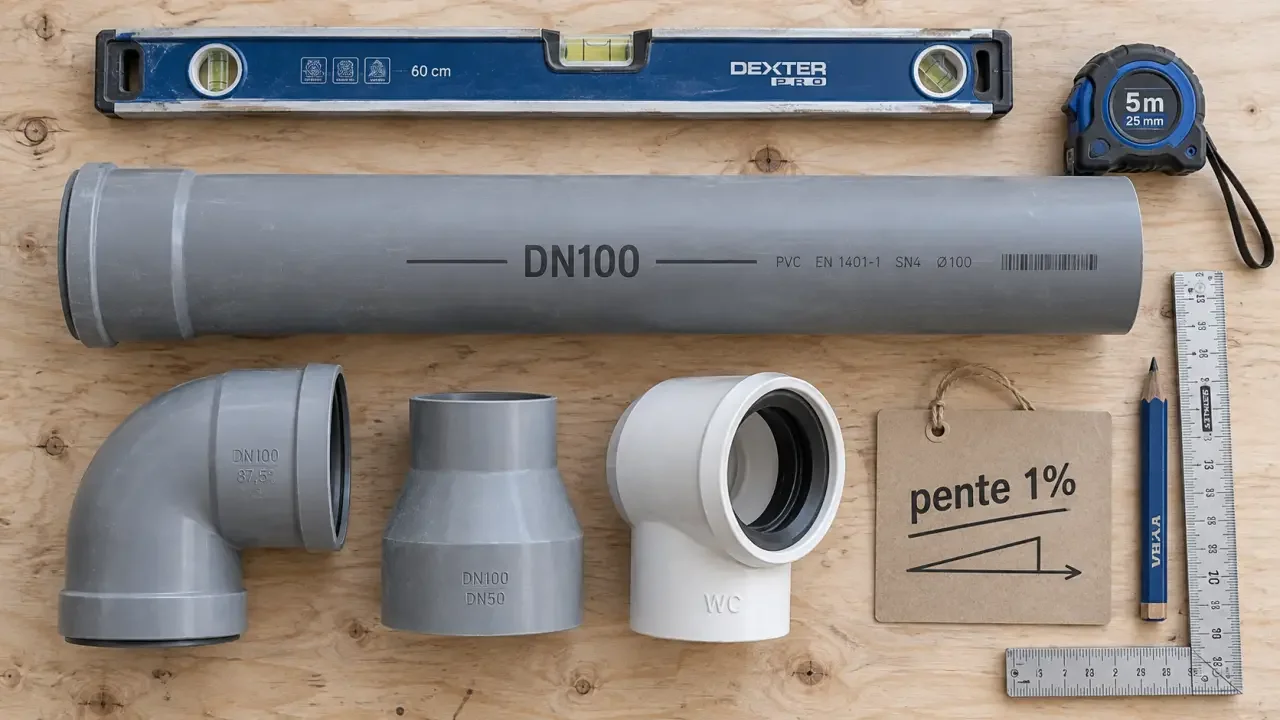

Le diamètre d’évacuation d’un WC est généralement de 100 mm, avec des cas particuliers

Pour un WC domestique classique, le diamètre d’évacuation le plus courant est de 100 mm. Ce repère doit toutefois rester compatible avec la sortie de la cuvette, la longueur du parcours, les coudes, la pente disponible et le nombre d’appareils raccordés. Un diamètre adapté limite les risques de bouchon, de stagnation, d’odeurs et de fuite.

Quel diamètre choisir selon le type de WC ?

Les eaux-vannes, c’est-à-dire les eaux provenant des toilettes, transportent du papier et des matières solides. Elles demandent donc une canalisation plus importante que celle d’un lavabo ou d’une douche. Le diamètre ne se choisit pas uniquement selon l’espace disponible : il doit correspondre au fonctionnement de l’ensemble du réseau.

Pourquoi 100 mm reste le repère courant

Un tuyau de 100 mm offre une section adaptée à l’évacuation d’un WC conventionnel. Il laisse aussi une marge lorsque le parcours est relativement long ou comporte plusieurs raccords. Nicoll indique une plage de 80 à 100 mm selon le type de WC.

Dans une construction neuve ou lors du remplacement d’une évacuation accessible, conserver un diamètre de 100 mm évite généralement d’ajouter une réduction inutile. Cette recommandation ne remplace pas le contrôle de la pente, de l’alignement et de la compatibilité entre les différents éléments.

Le cas particulier du WC suspendu et du broyeur

Certains WC suspendus courts et droits peuvent être raccordés en 90 mm. La sortie du bâti-support, la pipe et la canalisation située en aval doivent alors être compatibles. Ne confondez pas le diamètre de sortie de la cuvette avec celui de la canalisation principale.

Un broyeur WC dilacère les matières avant leur refoulement. Il peut donc fonctionner avec une évacuation de 32 à 40 mm, selon l’appareil choisi et ses prescriptions. Ce diamètre concerne la canalisation après broyage, et non l’évacuation gravitaire classique d’un WC sans broyeur.

Comment lire les dimensions d’un tuyau existant ?

Avant d’acheter une pipe, un manchon ou un raccord, mesurez l’élément qui restera en place : sortie murale, tube PVC ou chute verticale. Prenez la mesure sur une portion ronde et dégagée, plutôt que sur un raccord déformé ou un ancien joint.

DN, diamètre extérieur et diamètre intérieur : quelle différence ?

Le diamètre nominal, souvent noté DN, sert à identifier une dimension de raccordement. Pour les tuyaux et les coudes en PVC, Nicoll l’associe au diamètre extérieur. Pour les tubes en cuivre, il correspond au diamètre intérieur. Deux pièces affichant une dimension proche ne s’emboîtent donc pas forcément.

Vérifiez aussi le matériau et le type de raccord : à coller, à compression ou à joint. La sortie de cuvette, la pipe, le manchon et le tuyau doivent former un assemblage compatible. Un manchon de réduction peut adapter certains diamètres, mais il ne doit pas remplacer un dimensionnement cohérent du réseau.

Une pipe extensible peut corriger un léger décalage entre la cuvette et la canalisation. Ses plis intérieurs peuvent toutefois retenir des dépôts et compliquer l’inspection. Lorsque l’accès le permet, une pipe rigide, courte et bien alignée offre un parcours plus régulier pour l’écoulement.

Quelle pente prévoir avec ce diamètre ?

Le diamètre ne compense pas une mauvaise pente. Une évacuation gravitaire doit descendre régulièrement vers la colonne ou le collecteur, sans point haut ni contrepente. Une pente minimale de 1 %, soit 1 cm par mètre, est couramment indiquée. Selon la longueur et la configuration, une pente de 2 à 3 cm par mètre peut aussi être évoquée.

Longueur, coudes et appareils raccordés changent la décision

Plus le parcours est long, plus sa continuité doit être contrôlée. Sur 100 mètres, une pente de 1 % représente un dénivelé d’un mètre. Une pente insuffisante ralentit les effluents et favorise les dépôts. Une pente excessive peut, dans certaines configurations, accélérer les liquides et contribuer au siphonnage.

Les coudes brusques et les raccordements d’autres appareils ralentissent également l’écoulement. Deux coudes à 45 degrés sont souvent préférables à un coude unique à 90 degrés, car ils forment une direction plus progressive.

Si plusieurs WC ou d’autres appareils rejoignent le même collecteur, le dimensionnement ne dépend plus de la sortie d’une seule cuvette. Le débit cumulé, la position des branchements et la ventilation de la colonne doivent être examinés. La ventilation primaire limite le siphonnage, c’est-à-dire l’aspiration de l’eau contenue dans les siphons, qui peut favoriser les remontées d’odeurs.

Quels contrôles faire avant de fermer une cloison ou une tranchée ?

Un raccord reste plus facile à vérifier avant que l’installation ne devienne inaccessible. Le DTU 60.11 et le NF DTU 60.1 fournissent des références utiles pour le dimensionnement et la mise en œuvre. En rénovation complexe, un professionnel peut contrôler l’ensemble du réseau plutôt qu’un seul diamètre.

• Contrôlez la compatibilité entre la sortie de cuvette, la pipe, le manchon et le tuyau.
• Vérifiez l’alignement pour éviter toute contrainte permanente sur les joints.
• Mesurez la pente avec un niveau à bulle ou un niveau laser sur les portions accessibles.
• Évitez les réductions de diamètre non justifiées et les coudes successifs.
• Fixez correctement la canalisation pour prévenir les déplacements et les tensions sur les raccords.
• Faites un essai d’écoulement, puis inspectez les joints à lèvre en élastomère.

Une évacuation lente n’indique pas automatiquement un tuyau trop petit. Elle peut aussi révéler un mécanisme de chasse entartré, un dépôt, une contrepente ou un raccord mal aligné. Inspectez d’abord les éléments accessibles avant de modifier le diamètre de la canalisation.

Lorsque le passage d’un tube de 100 mm est impossible ou qu’une pente gravitaire suffisante ne peut pas être obtenue, un broyeur peut apporter une solution technique. Le choix dépend alors de la hauteur et de la longueur de refoulement prévues, ainsi que des prescriptions du modèle.

FAQ

Peut-on raccorder un WC sur un tuyau de 80 mm ?

C’est envisageable dans certains cas très courts, notamment pour une canalisation de moins d’un mètre. Pour une installation courante, 100 mm reste le repère le plus prudent.

Quel diamètre faut-il pour un WC suspendu ?

Selon le bâti-support et la configuration, 90 ou 100 mm peuvent être utilisés. Vérifiez les dimensions prévues par le fabricant de la cuvette et du support.

Quelle pente prévoir pour une évacuation de WC ?

Une pente de 1 %, soit 1 cm par mètre, est un repère minimal courant. Les parcours longs ou complexes demandent un contrôle plus attentif.

Pourquoi un WC sent-il mauvais après un raccordement ?

Un joint mal positionné, une fuite, une ventilation insuffisante ou un siphonnage peuvent être en cause. Inspectez les raccords visibles et leur étanchéité.

Un broyeur WC utilise-t-il un tuyau de 100 mm ?

Non. Après broyage, l’évacuation peut généralement être réalisée en 32 à 40 mm, sous réserve de respecter les prescriptions du modèle installé.

FAQ

Quel diamètre d’évacuation WC choisir pour une installation domestique classique ?

Pour un WC au sol domestique, le diamètre d’évacuation le plus courant est de 100 mm. Il limite les risques de bouchon, de stagnation et de mauvaises odeurs, à condition que la pente et le parcours soient corrects.

Peut-on raccorder un WC sur une canalisation de 80 mm ?

Oui, mais uniquement dans des configurations très courtes, par exemple lorsque la canalisation fait moins d’un mètre. Dans la plupart des cas, 100 mm reste plus sûr, surtout si le trajet comporte des raccords ou des coudes.

Le diamètre d’un WC suspendu est-il le même que pour un WC au sol ?

Pas nécessairement : selon le bâti-support et la pipe de raccordement, on rencontre souvent 90 à 100 mm. Il faut vérifier la sortie du support et la compatibilité entre la cuvette et la canalisation en aval.

Comment vérifier le bon diamètre sur un tuyau ou une pièce existante (DN, diamètre extérieur, intérieur) ?

Le DN indique une dimension de raccordement, mais il ne correspond pas toujours à un diamètre mesuré directement. Sur du PVC, la logique utilisée est souvent proche du diamètre extérieur, alors que sur le cuivre elle correspond davantage au diamètre intérieur, d’où des pièces pouvant ne pas être emboîtables.

Quelle pente prévoir pour une évacuation de WC avec un diamètre donné ?

Le diamètre ne compense pas une mauvaise pente : une évacuation gravitaire doit rester descendante sans point haut ni contrepente. Une pente minimale d’environ 1 % (1 cm par mètre) est un repère courant, à ajuster selon la longueur et le nombre de coudes.

Un WC avec broyeur nécessite-t-il aussi un tuyau de 100 mm ?

Non : après broyage, l’évacuation se fait généralement en 32 à 40 mm. Le diamètre dépend du modèle de broyeur et de ses prescriptions, et ne remplace pas le dimensionnement de l’installation gravitaire classique.
